K2 BasicRail System
BasicRail 22
Artikelnummer:
2004279
Schnellmontageschiene mit statischem Nachweis in K2 Base. Für die Montage mit BasicClip auf einem Trapezblechdach oder als Basisschiene für das K2 Dome System. Länge 5,95 m. Material: Aluminium EN AW-6063 T66
BasicClip
Artikelnummer:
1001164
Montagehalter BasicClip für die Befestigung der K2 BasicRail auf dem Trapezblechdach. Mit allgemeiner bauaufsichtliche Zulassung. Wichtig: Je BasicClip werden 2 Gewindeformende Schrauben 6x38 benötigt. Material: UV-beständiger glasfaserverstärkter Kunststoff
BasicClip CSM Adapter
Artikelnummer:
2004912
Der Basic Clip CSM Adapter ist ein EPDM Pad zur Unterlage und Abdichtung des BasicClips auf Ziegelimitatblechen. Material: EPDM 45 Shore A black.
FlexAdapter
Artikelnummer:
2004914
Aluminiumprofil als Adapter zum Einsatz in der BasicRail um verschiedene Winkel der Wölbungen von geneigten Ziegelimitatblechen auszugleichen. Material: Aluminium EN AW 6063 T66
Schienenverbinder Set BasicRail
Artikelnummer:
1003571
Schienenverbinder Set für die Verbindung von zwei K2 BasicRails. Mit drei Bohrungen zur flexiblen Montage. Inklusiv Schrauben (Antrieb: T25) Material: Aluminium, Edelstahl A2
BasicLock 22 Set
Artikelnummer:
1003558
Montagesicherung zur Fixierung von K2 BasicRail 22 bei thermischer Ausdehnung. Inklusiv Schrauben und Muttern. Material: Aluminium, Edelstahl und PA.
Dome FlatConnector Set
Artikelnummer:
1006039
Schienenverbinder Set als Verbindungselement zwischen zwei K2 BasicRail 22. Inklusiv Schrauben. Material: Aluminium EN AW 5754 H111, Edelstahl A2
Dome 6.15 Peak
Artikelnummer:
2004174
Bauteil für die Modul-Aufständerung des Dome 6.15 Systems. Material: Aluminium EN AW-6063 T66
Dome 6.10 SD
Artikelnummer:
2003243
Vorderes Modultragelement für das Dome 6.10 System. Material: Aluminium
Dome 6.10 Peak
Artikelnummer:
2004125
Bauteil für die Modul-Aufständerung des Dome 6.10 Systems. Der Peak kann entweder in die vormontierte Base-Plate eingeklickt werden oder direkt auf der
BasicRail
mittels Zylinderschraube und MK2 befestigt werden. Material: Aluminium EN AW-6063 T66
Dome 6.15 SD
Artikelnummer:
2004175
Vorderes Modultragelement für das Dome 6.15 System. Material: Aluminium
K2 Clamp EC 25-40, schwarz eloxiert
Artikelnummer:
2004545
Schwarz eloxierte Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl A2, Thermoplastischer Kunststoff. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
K2 Clamp EC 25-40
Artikelnummer:
2004543
Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, Thermoplastischer Kunststoff.
K2 Clamp MC 25-40, schwarz eloxiert
Artikelnummer:
2004540
Schwarz eloxierte Universal Modulmittelklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Thermoplast, Edelstahl A2. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
K2 Clamp MC 25-40 mm
Artikelnummer:
2004146
Universal Modulmittelklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System.
XS Modulmittelklemme
Artikelnummer:
2004609
Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA
XS Modulmittelklemme, schwarz eloxiert
Artikelnummer:
2004619
Schwarz eloxierte Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
XS Endklemme
Artikelnummer:
2004611
Modulendklemmen Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA
XS Endklemme, schwarz eloxiert
Artikelnummer:
2004621
Schwarz eloxierte Modulendklemmen Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Laminatendklemme Click 5.0
Artikelnummer:
1002562
Laminatendklemme Click 5.0 freigegeben für Module von SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar und für Module mit einer Glasstärke von 5.0-6.2 mm. Länge: 100 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium EN AW 6063-T66; EPDM
Laminatmittlelklemme Click 5.0
Artikelnummer:
1002561
Laminatmittelklemme Click 5.0 freigegeben für Module von SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar und für Module mit einer Glasstärke von 5.0-6.2 mm. Länge: 100 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium EN AW 6063-T66; EPDM
Laminatendklemme Click 6.8
Artikelnummer:
1000668
Endklemme zur Befestigung von Laminatmodulen, freigegeben für Module von First Solar, Calyxo, MiaSolé und für Module mit einer Glasstärke von 6.8 - 8.0 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium pressblank, EPDM
Laminatmittelklemme Click 6.8
Artikelnummer:
1000667
Modulmittelklemme zur Befestigung von Laminatmodulen, freigegeben für Module von First Solar, Calyxo, MiaSolé und für Module mit einer Glasstärke von 6.8 - 8.0 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium pressblank, EPDM
Abrutschsicherung SlideGuard
Artikelnummer:
1005828
Abrutschsicherung zur zusätzlichen Verwendung bei vertikaler Montage von Laminatmodulen mit einer Glasstärke von 6 - 9 mm. Material: Edelstahl 1.4016, EPDM
S-Dome 6.10 Windbreaker LS
Artikelnummer:
2004167
K2 Windbreaker zur Windableitung auf den Rückseiten des K2 S-Dome 6.10 Classic LS Systems. Passend für Modulabmessungen von 1562 - 2390 mm. Material: Magnelis 1.0242 (S250GD+ZM310)
S-Dome 6.15 Windbreaker
Artikelnummer:
2004180
K2 Windbreaker (Windleitblech) zur Windableitung auf den Rückseiten des K2 S-Dome 6.15 Systems. Passend für Modullängen 1799 mm - 2150 mm. Material: Stahl mit Magnelis ZM310 Beschichtung
S-Dome 6.15 Windbreaker LS
Artikelnummer:
2004183
K2 Windbreaker zur Windableitung auf den Rückseiten des K2 S-Dome 6.15 Classic LS Systems. Passend für Modulabmessungen von 1562 - 2390 mm. Material: Magnelis 1.0242 (S250GD+ZM310)
S-Dome 6.10 Windbreaker
Artikelnummer:
2004103
K2 Windbreaker (Windleitblech) zur Windableitung auf den Rückseiten des K2 S-Dome 6.10 Systems. Passend für Modulabmessungen von 2045 mm - 2398 mm. Material: Stahl mit Magnelis ZM310 Beschichtung
Einlegemutter MK2 Edelstahl
Artikelnummer:
1001643
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Edelstahl 1.4301, TPC.
Einlegemutter MK2 Alu
Artikelnummer:
2000034
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Aluminium EN AW 6063 T66, Hytrel 8238-TPC
Zylinderkopfschraube mit Unterkopfverzahnung M8x20
Artikelnummer:
2001729
Zylinderkopfschraube M8x20 mit Innensechskant und Sperrverzahnung DIN 912 / ISO 4762. Antrieb: SW:6. Material: Edelstahl A2
Zylinderkopfschraube mit Unterkopfverzahnung M8x35
Artikelnummer:
2001728
Zylinderkopfschraube M8x35 mit Innensechskant und Sperrverzahnung DIN 912 / ISO 4762. Antrieb: SW:6. Material: Edelstahl A2
Gewindeformende Schraube mit Dichtscheibe 6x38
Artikelnummer:
1005193
Artikel vorrübergehend nicht verfügbar.Gewindeformende Sechskantblechschraube 6x38 mm für eine spanlose Verarbeitung, zugelassen für Blechstärken ab 0,4 mm (Stahl und Aluminium) bis 1,25 mm. Mit bauaufsichtlicher Zulassung. Zertifizierung: abZ (de), abZ (de) BasicClip, ETA (eu), MCS (gb). Material: Edelstahl A2, EPDM
Gewindeformende Schraube mit Dichtscheibe
Artikelnummer:
1005207
Gewindeformende Sechskantblechschraube 6x25 mm. Für eine spanlose Verarbeitung, zugelassen für Blechstärken ab 0,4 mm (Stahl und Aluminium) bis 1,25 mm. Mit bauaufsichtlicher Zulassung. Zertifizierung: abZ (de), ETA (eu), ETN (fr). Material: Edelstahl A2, EPDM
Selbstbohrende Sechskantblechschraube 6x35 mm
Artikelnummer:
1001622
Selbstbohrende Sechskantblechschraube 6x35 - mit Dichtscheibe. Zugelassen für Blechstärken (Stahl und Aluminium) ab 0,4 mm.
Solar Cable Manager
Artikelnummer:
2002870
Kabelbinder mit Aufsteckmöglichkeit für die Outdoor-Montage von Solarkabeln. LxB: 200x4,6 mm
PVX Minimount trapezoidal
Artikelnummer:
2003386
Der UV-beständige PVX Minimount bietet ein multifunktionales Kabelmanagementsystem zur Führung von Gitterkanälen auf Trapezblechdächern. Kompatibler Gitterkanal: 2004054. Material: Nylon PA6GF30, Halogenfrei, UV-beständig.
AddOn XS
Artikelnummer:
2004629
Der Montageadapter K2 AddOn XS ermöglicht die Raster- bzw. Einlegemontage ohne zusätzliche Schienen oder Klemmen für Modulrahmenhöhe 30-35 mm. Geeignet für SolidRail, SingleRail, MultiRail, MiniRail, BasicRail Außnahme: SolidRail Alpin, SolidRail Medium, SoldiRail Light. Der Montageadapter ist ausschließlich mit den K2 XS End‑ und Mittelklemmen kompatibel. Andere Klemmenausführungen sind nicht für die Verwendung mit AddOn XS geeignet. Material: Aluminium EN AW 6063 T66
StairPlate Set
Artikelnummer:
2004057
Die K2 StairPlate ist die perfekte Lösung für die Installation von Micro Invertern und Optimizern von beispielsweise Solar Edge, Huawei, BRC Solar und Enphase. Mit der StairPlate können diese Geräte einfach in fast alle K2 Montageschienen eingehakt werden, ohne dass sie direkt auf dem Dach verschraubt werden müssen. Die Geräte werden im Vorhinein mit den passenden Schrauben und Muttern an der K2 StairPlate befestigt. Bitte beachten Sie die Höhe der Module und der zu verwendeten Geräte. Bei Verwendung von AddOn nur bedingt einsetzbar. Material: Edelstahl
RailUp Set
Artikelnummer:
2003191
Zusatz für das K2 Basic- und MultiRail System. Das RailUp Set ermöglicht mit wenig Materialeinsatz eine Erhöhung der Module. So wird eine optimale Modulhinterlüftung auf dem Trapezblechdach erreicht. Zudem wird die Installation von Leistungsoptimierern und Microinverter zugänglicher. Im Set sind Schrauben und Muttern, die für die Montage notwendig sind enthalten. Das RailUp Set wird unter jede Modulklemme montiert und ist kompatibel mit der K2 Universalklemme sowie mit den K2 Standard Modulklemmen. Es ist nicht kompatibel mit dem K2 AddOn. Material: Aluminium, Edelstahl und TPC.
TerraGrif QL
Artikelnummer:
2004231
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Kompatibel mit der Modulklemme K2 Clamp 25-40.
TerraGrif K2SZ
Artikelnummer:
2001881
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Nicht kompatible Systeme:
BasicRail
(Landscape-Montage) Material: Edelstahl 301 TA
TerraGrif K2PA 32
Artikelnummer:
2000055
Montagezubehör zur Herstellung des Potentialausgleich von dem K2 BasicRail Montagesystem oder zur Erdung der Modulrahmen. Nur für Landscape-Montage geeignet. Material: Edelstahl 301 TA
TerraGrif K2U17 Portrait
Artikelnummer:
2000056
Das Montagezubehör ermöglicht den Potenzialausgleich der K2 Montagesysteme oder die Erdung der Modulrahmen. Der TerraGrif K217 kann einfach an der Unterseite des Modulrahmens befestigt werden und ist mit nahezu jedem Modultyp kompatibel. Das Material besteht aus Edelstahl 301 TA und kann im Bereich der benachbarten Aufständerung oder Montagesystemkomponenten platziert werden.
Blitzschutzklemme 8 mm Set
Artikelnummer:
2004922
Blitzschutzklemme zum Festklemmen von Blitzschutzkabel mit einem Durchmesser von 8 mm. Inklusive MK2 Einlegemutter mit Montageclip und Linsenkopfschraube M8x25.
Climber 36/50 Set
Artikelnummer:
2003145
Als Kreuzverbinder der K2 SingleRail 36 & 50 sowie der K2 CrossRail 36 & 48 verwendbar. Inklusiv Schraube und Mutter. Material: Aluminium EN AW-6063 T66, Edelstahl A2
Rail AntiSlip Clip
Artikelnummer:
2004289
Die WallPV Abrutschsicherung, kompatibel mit der K2 MultiRail und FacadeRail, bietet zusätzliche Sicherheit für das WallPV System. Die Rail FallProtection wird unterhalb des unteren CrossConnectors oder der unteren Klemme angebracht, um das Abrutschen zu verhindern. Die Befestigung erfolgt mit einer Schraube 5.5x19 (2004432). Material: Aluminium EN AW 6063 T66
BasicRail 22
Artikelnummer:
2004276
Alternativ Artikel: 2003460 Schnellmontageschiene mit statischem Nachweis in K2 Base. Für die Montage mit BasicClip auf einem Trapezblechdach oder als Basisschiene für das K2 Dome System. Länge 2,50 m. Material: Aluminium EN AW-6063 T66
K2 BasicRail System
In nur vier Installationsschritten montiert. Schwimmend gelagert und mit kontrollierter thermischer Längenausdehnung.
Das BasicRail Montagesystem für Photovoltaikanlagen ist speziell für Trapezblechdächer entwickelt worden. In Deutschland verfügt das System über eine AbZ.
- Das bewährte Langschienensystem für Trapezblechanwendungen sowie schwimmend gelagert mit kontrollierter thermischer Längenausdehnung
- Unser meistverkauftes System – über 2 GW weltweit verbaut
- Allrounder mit nur 4 Installationsschritten – auch für hohe Lasten geeignet
K2 BasicRail System
Systemvarianten
BasicRail Systeme können jetzt mit einer Aufständerung geplant werden. Dies verbessert die Hinterlüftung der Module und hilft bei Installation von Mikro-Wechselrichtern und Leistungsoptimieren.
Wir empfehlen den Einsatz dieser Komponente in sehr warmen Regionen oder zur Optimierung der Modulleistung.
RailUp wird als Set geliefert und benötigt kein zusätzliches Material für die Installation.
Mit abZ auf Sandwichpaneelen installieren.
Die Direktanbindung der BasicRail mit BasicClips und gewindefurchenden Schrauben auf Sandwichelementen hat bei einigen Sandwichpaneelhersteller vom DIbT eine allgemeine bauaufsichtliche Zulassung (abZ).
Diese Montageart mit einer bauaufsichtlichen Zulassung ist einzigartig in Deutschland. Es entsteht ein geringer Zeitbedarf, welcher aus der hohen Montagegeschwindigkeit des BasicRail-Systems und in der direkten Befestigung des Systems in den Sandwichpaneelen resultiert.
K2 BasicRail System
Technische Daten
| BasicRail System | |
|---|---|
| Anwendungsbereich | Trapezblechdach |
| Befestigungsart / Dachanbindung | Einlegemontage in BasicClips und Verschraubung in der Dacheindeckung |
| Voraussetzungen |
|
| Material |
|
| Maße BasicRail |
(B×H) 63 mm × 22,5 mm |
| Maße BasicClip | Siehe Zeichnung |
| Kreuzverbund mit | SingleRail |

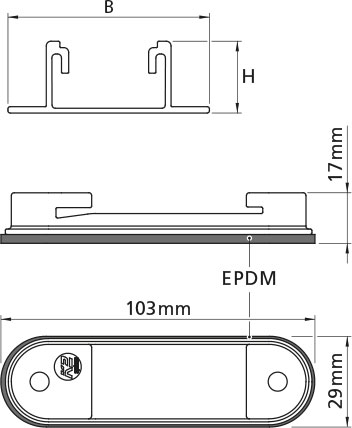

Bemaßungsschema BasicRail/BasicClip
B = Breite / H = Höhe / L = Länge
K2 BasicRail System
Downloads
abZ/aBG - Adamietz Sandwich-Dachelement „ARPANEL PIR“ (Z-10.4-908)
abZ/aBG - Brucha Sandwich-Dachelement „DP“ (Z-10.4-620)
abZ/aBG - Fischer Profil FischerTHERM (Z-10.4-901)
abZ/aBG – Kingspan Sandwichelemente KS1000 RW (Z-10.4-609)
abZ/aBG – Metecno Sandwichdachelement „G4“ (Z-10.4-583)
abZ/aBG – Falk Salzgitter Sandwichelement „SeC“ (Z-10.4-786)
Freigabe zum Dachelement Eurocinque - Lattonedil
Freigabe zum Dachelement JIROOF 1000 - JORIS IDE
K2 BasicRail System
Videos
K2 BasicRail System
K2 Base: Einfache, schnelle und sichere Planung
Schnelle und einfache Planung in fünf Schritten von K2 Montagesystemen für Schräg- und Flachdächer. Unser kostenloses Planungstool K2 Base verfügt über ein Dashboard zur effizienten Projektsteuerung. Google Maps-Integration und grafische Zeichenwerkzeuge unterstützen Sie bei der Planung und erleichtern diese.
