K2 MultiRail System
MultiRail 25
Produktnummer:
2002793
Kurzschiene mit statischem Nachweis in K2 Base. Zur Direktmontage in horizontaler Modulorientierung auf Trapezblecheindeckungen. Länge: 250 mm. Material: Aluminium EN AW-6063 T66, EPDM
MultiRail 10
Produktnummer:
2001300
Kurzschiene mit statischem Nachweis in K2 Base. Zur Direktmontage in horizontaler Modulorientierung auf Trapezblecheindeckungen. Länge: 100 mm. Material: Aluminium EN AW-6063 T66, EPDM
MultiRail 25 CSM
Produktnummer:
2004210
Kurzschiene mit statischem Nachweis in K2 Base. Zur Direktmontage in horizontaler Modulorientierung auf Wellblecheindeckungen mit einem Radius von 22-45 mm. Länge: 250 mm. Material: Aluminium EN AW-6063 T66, EPDM
MultiRail 10 CSM
Produktnummer:
2004209
Kurzschiene mit statischem Nachweis in K2 Base. Zur Direktmontage in horizontaler Modulorientierung auf Wellblecheindeckungen mit einem Radius von 22-45 mm. Länge: 100 mm. Material: Aluminium EN AW-6063 T66, EPDM
MultiRail 4,20 m
Produktnummer:
2000471
Montageschiene zur direkten Modulbefestigung oder als Basis für Kreuzverbund. Zur Direktmontage auf Dachverschalungen, Trapezblech und Blechdächer. Einfache und schnelle Befestigung mittels Bohrschrauben. Material: Aluminium EN AW 6063 T66
K2 Clamp MC 25-40 mm
Produktnummer:
2004146
Universal Modulmittelklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System.
K2 Clamp EC 30-40, Hybrid
Produktnummer:
2003451
Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 30-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Badamid B70, Edelstahl A2
Universal Endklemme OneEnd 30-42 mm
Produktnummer:
2002514
Universal Modulendklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit dem K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Aluminium EN AW 6063 T66 / A2 / POM
Universal Mittelklemme OneMid 30-42 mm
Produktnummer:
2003071
Universal Modulmittelklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit dem K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Aluminium EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM
Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert
Produktnummer:
2003072
Schwarz eloxierte Universal Modulmittelklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Eloxiertes EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert
Produktnummer:
2002589
Schwarz eloxierte Universal Modulendklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit dem K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Aluminium EN AW 6063 T66 / A2 / POM Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Laminatendklemme Click 5.0
Produktnummer:
1002562
Laminatendklemme Click 5.0 freigegeben für Module von SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar und für Module mit einer Glasstärke von 5.0-6.2 mm. Länge: 100 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium EN AW 6063-T66; EPDM
Laminatmittlelklemme Click 5.0
Produktnummer:
1002561
Laminatmittelklemme Click 5.0 freigegeben für Module von SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar und für Module mit einer Glasstärke von 5.0-6.2 mm. Länge: 100 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium EN AW 6063-T66; EPDM
Laminatendklemme Click 6.8
Produktnummer:
1000668
Endklemme zur Befestigung von Laminatmodulen, freigegeben für Module von First Solar, Calyxo, MiaSolé und für Module mit einer Glasstärke von 6.8 - 8.0 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium pressblank, EPDM
Laminatmittelklemme Click 6.8
Produktnummer:
1000667
Modulmittelklemme zur Befestigung von Laminatmodulen, freigegeben für Module von First Solar, Calyxo, MiaSolé und für Module mit einer Glasstärke von 6.8 - 8.0 mm. Bitte beachten, je Modulklemme ist eine Zylinderschraube und MK2 notwendig, diese sind nicht im Artikel enthalten. Material: Aluminium pressblank, EPDM
Abrutschsicherung SlideGuard
Produktnummer:
1005828
Abrutschsicherung zur zusätzlichen Verwendung bei vertikaler Montage von Laminatmodulen mit einer Glasstärke von 6 - 9 mm. Material: Edelstahl 1.4016, EPDM
Gewindeformende Schraube mit Dichtscheibe
Produktnummer:
1005207
Gewindeformende Sechskantblechschraube 6x25 mm. Für eine spanlose Verarbeitung, zugelassen für Blechstärken ab 0,4 mm (Stahl und Aluminium) bis 1,25 mm. Mit bauaufsichtlicher Zulassung. Zertifizierung: abZ (de), ETA (eu), ETN (fr). Material: Edelstahl A2, EPDM
Selbstbohrende Sechskantblechschraube 6x40 mm
Produktnummer:
2003424
Selbstbohrende Sechskantblechschraube mit Dichtscheibe (Ø16 mm) 6x40 mm. Zugelassen für Blechstärken ab 0,4 mm (Stahl und Aluminium).
PVX Minimount rail
Produktnummer:
2003387
Der UV-beständige PVX Multimount bietet ein multifunktionales Kabelmanagementsystem zur Führung von Gitterkanälen auf der K2 Systems Montageschiene. Kompatibler Gitterkanal: 2004054. Material: Nylon PA6GF30, Halogenfrei, UV-beständig
PVX Minimount trapezoidal
Produktnummer:
2003386
Der UV-beständige PVX Minimount bietet ein multifunktionales Kabelmanagementsystem zur Führung von Gitterkanälen auf Trapezblechdächern. Kompatibler Gitterkanal: 2004054. Material: Nylon PA6GF30, Halogenfrei, UV-beständig.
AddOn 30
Produktnummer:
2001707
Der Montageadapter K2 AddOn 30 ermöglicht die Raster- bzw. Einlegemontage ohne zusätzliche Schienen oder Klemmen für Modulrahmenhöhe 30-34 mm. Passend für fast alle K2 Solid-/Cross-/Single- und
BasicRail
Schienen. Ausgenommen CrossRail 62 & 90 sowie SolidRail Alpin & XL. Material: glasfaserverstärktes PA
AddOn 22/25
Produktnummer:
1005530
Der Montageadapter K2 AddOn 22 ermöglicht die Raster- bzw. Einlegemontage ohne zusätzliche Schienen oder Klemmen für Modulrahmenhöhe 35-50 mm. Passend für alle K2 Solid-/Cross-/Single- und BasicRail Schienen. Material: glasfaserverstärktes PA
RailUp Set
Produktnummer:
2003191
Zusatz für das K2 Basic- und MultiRail System. Das RailUp Set ermöglicht mit wenig Materialeinsatz eine Erhöhung der Module. So wird eine optimale Modulhinterlüftung auf dem Trapezblechdach erreicht. Zudem wird die Installation von Leistungsoptimierern und Microinverter zugänglicher. Im Set sind Schrauben und Muttern, die für die Montage notwendig sind enthalten. Das RailUp Set wird unter jede Modulklemme montiert und ist kompatibel mit der K2 Universalklemme sowie mit den K2 Standard Modulklemmen. Es ist nicht kompatibel mit dem K2 AddOn. Material: Aluminium, Edelstahl und TPC.
TerraGrif QL
Produktnummer:
2004231
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Kompatibel mit der Modulklemme K2 Clamp 25-40.
TerraGrif K2SZ
Produktnummer:
2001881
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Nicht kompatible Systeme:
BasicRail
(Landscape-Montage) Material: Edelstahl 301 TA
TerraGrif K2U17 Portrait
Produktnummer:
2000056
Das Montagezubehör ermöglicht den Potenzialausgleich der K2 Montagesysteme oder die Erdung der Modulrahmen. Der TerraGrif K217 kann einfach an der Unterseite des Modulrahmens befestigt werden und ist mit nahezu jedem Modultyp kompatibel. Das Material besteht aus Edelstahl 301 TA und kann im Bereich der benachbarten Aufständerung oder Montagesystemkomponenten platziert werden.
Endklemme
Produktnummer:
1005345
Modulendklemme Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-31 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW-6063 T66, Edelstahl A2, PA
Endklemme, schwarz eloxiert
Produktnummer:
1005347
Schwarz eloxiertes Modulendklemme Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-31 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Eloxiertes Aluminium EN AW-6063 T66, Edelstahl A2, PA Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
XS Modulmittelklemme
Produktnummer:
1005156
Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-33 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW-6063 T66, Edelstahl A2, PA
XS Modulmittelklemme, schwarz eloxiert
Produktnummer:
1005157
Schwarz eloxiertes Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-33 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Eloxiertes Aluminium EN AW-6063 T66, Edelstahl A2, PA.
K2 Handmuster MultiRail 25 CSM
Produktnummer:
2003514
Austellungsstück des K2 MultiRail Systems. Bestehend aus der MultiRail 25 CSM und jeweils einem Mittel- und Endklemmen Set.
K2 Handmuster MultiRail 25
Produktnummer:
2001381
Austellungsstück der K2 MultiRail System bestehend aus der MultiRail Schiene und jeweils einem Klemmen-Set MC und EC.
K2 MultiRail System
Dachanbindung und Montageschiene in einem Bauteil. Als Kurzschiene oder flexibles Bauteil in unterschiedlichen Längen verfügbar.
Das MultiRail Montagesystem für Photovoltaikanlagen ist für Trapez- und Wellblechdächer geeignet. Es ist Dachanbindung und Montageschiene in einem Bauteil.
- Einfach und bewährt – als Kurzschiene oder flexibles Bauteil in unterschiedlichen Längen
- Schnelle Planung mit wenig Materialeinsatz und großer Wirkung
- Solide Grundschiene für die Trapezaufständerung mit Dome 6
K2 MultiRail System
Systemvariante
Die MultiRail CSM ist Dachanbindung und Montageschiene in einem. So ist eine schnelle Planung mit wenig Materialeinsatz möglich und bei der Installation ist kein Vorbohren oder aufwendiges Fixieren in der Dachunterkonstruktion nötig. Durch die Aufständerung mit RailUp kann eine bessere Hinterlüftung erreicht werden. Die MultiRail CSM ist als Kurzschiene in zwei Längen verfügbar.
MultiRail Systeme können jetzt mit einer Aufständerung geplant werden. Dies verbessert die Hinterlüftung der Module und hilft bei Installation von Mikro-Wechselrichtern und Leistungsoptimieren.
Wir empfehlen bei der Installation den Einsatz dieser Komponente in sehr warmen Regionen oder zur Optimierung der Modulleistung.
RailUp wird als Set geliefert und benötigt kein zusätzliches Material für die Installation.
Die Kombination aus dem Allrounder-Bauteil MultiRail und dem Peak aus unserem Flachdachsystem Dome 6 kann mit der Aufständerung einen besseren Einstrahlwinkel erzeugen und somit einen höheren Ertrag. Die clevere Anbindung für Trapezblech ist sicher in der Haltekraft und sparsam beim Material und Transport.
K2 MultiRail System
Technische Daten
| MultiRail System | |
|---|---|
| Anwendungsbereich | Schrägdächer 5 - 75° mit Trapezblech |
| Befestigungsart / Dachanbindung |
Befestigung mit gewindeformenden Blechschrauben |
| Voraussetzungen |
|
| Material |
Aluminium (EN AW-6063 T66); EPDM |
| B = Breite [mm] | 39 |
| H = Höhe [mm] | 35 |
| L = Schienenlänge [mm] |
|
| Kreuzverbund mit | SingleRail |

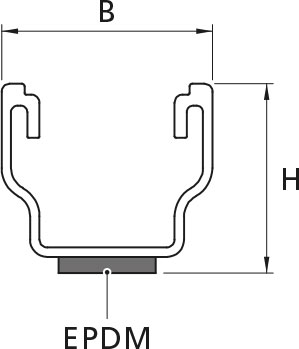

Bemaßungsschema MultiRail
B = Breite / H = Höhe / L = Länge
K2 MultiRail System
Downloads
Montageanleitung - MultiRail / MultiRail CSM (Australien/Neuseeland)
K2 MultiRail System
Videos
K2 MultiRail System
K2 Base: Einfache, schnelle und sichere Planung
Schnelle und einfache Planung in fünf Schritten von K2 Montagesystemen für Schräg- und Flachdächer. Unser kostenloses Planungstool K2 Base verfügt über ein Dashboard zur effizienten Projektsteuerung. Google Maps-Integration und grafische Zeichenwerkzeuge unterstützen Sie bei der Planung und erleichtern diese.
