Sistema K2 BasicRail
BasicRail 22
Codice prodotto:
2004279
Profilo di montaggio veloce con verifica statica K2 Base. Per il montaggio con BasicClip su tetto in lamiera grecata o come binario di base per i sistemi K2 Dome. Lunghezza: 5,95 m. Materiale: Alluminio EN AW-6063 T66
BasicClip
Codice prodotto:
1001164
K2 Supporto di montaggio BasicClip - Supporto rinforzato con fibre di vetro, appositamente studiato per il montaggio del profilo K2 BasicRail su tetti in lamiera grecata. N.B.: per ogni singolo BasicClip occorrono 2 viti esagonali autoperforanti 6x38. Materiale: Poliammide rinforzata con fibra di vetro resistente ai raggi UV
BasicClip CSM Adapter
Codice prodotto:
2004912
L'adattatore Basic Clip CSM è un cuscinetto in EPDM che funge da supporto e guarnizione per il BasicClip su lamiere imitazione tegola. Materiale: EPDM 45 Shore A nero.
FlexAdapter
Codice prodotto:
2004914
Profilo in alluminio come adattatore da utilizzare nel BasicRail per compensare diverse angolazioni delle curvature delle lamiere inclinate imitazione tegole. Materiale: alluminio EN AW 6063 T66
Set Congiuntore BasicRail
Codice prodotto:
1003571
Congiuntore per il collegamento di due profili BasicRail. Con tre fori per un montaggio flessibile. Viti a contatto (bit T25). Materiale: Alluminio, acciaio inox A2
Set BasicLock 22
Codice prodotto:
1003558
BasicLock 22 set per il fissaggio del K2 BasicRail 22 in caso di dilatazione termica. Viti e dadi inclusi. Materiale: alluminio, acciaio inox e PA
Dome FlatConnector Set
Codice prodotto:
1006039
Congiuntore de inserire tra due profili K2
BasicRail
22. Viti incluse. Materiale: alluminio
EN AW 5754 H111, acciaio inox
Dome 6.15 Peak
Codice prodotto:
2004174
Bauteil für die Modul-Aufständerung des Dome 6.15 Systems. Material: Aluminium EN AW-6063 T66
Dome 6.10 SD
Codice prodotto:
2003243
Elemento di supporto del modulo anteriore per il sistema Dome 6.10. Materiale: Alluminio
Dome 6.10 Peak
Codice prodotto:
2004125
Componente per l'elevazione del modulo del sistema Dome 6.10. Il picco può essere incastrato nella piastra di base preassemblata o fissato direttamente alla
BasicRail
con un bullone a testa cilindrica e MK2. Materiale: Alluminio EN AW-6063 T66
Dome 6.15 SD
Codice prodotto:
2004175
Elemento di supporto del modulo anteriore per il sistema Dome 6.15. Materiale: Alluminio
K2 Clamp EC 25-40
Codice prodotto:
2004543
Morsetto universale intermedio per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Acciaio inox, Termoplastico.
K2 Clamp MC 25-40, anodizzato nero
Codice prodotto:
2004540
Morsetto centrale universale anodizzato nero per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW 6063 T66, termoplastico, acciaio inox A2. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
K2 Clamp MC 25-40 mm
Codice prodotto:
2004146
Morsetto universale intermedio per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6.
K2 Clamp EC 25-40, anodizzato nero
Codice prodotto:
2004545
Morsetto centrale universale anodizzato nero per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW 6063 T66, Acciaio inox, Termoplastico. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
Set XS di morsetti intermedi
Codice prodotto:
2004609
Morsetti centrali per moduli XS Set per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, acciaio inossidable, TPE/PA
XS di morsetti intermedi, anodizzato nero
Codice prodotto:
2004619
Morsetti centrali per moduli anodizzati neri XS Set per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66,
acciaio inossidabile, TPE/PA . L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
XS Morsetti terminali
Codice prodotto:
2004611
Set di morsetti terminali per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Acciaio inossidabile, TPE/PA.
XS Morsetti terminali, anodizzato nero
Codice prodotto:
2004621
Set di morsetti terminali anodizzati neri per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, acciaio inossidabile, TPE/PA. L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
Morsetto terminale in laminato Click 5.0
Codice prodotto:
1002562
Morsetto terminale in laminato approvato Click 5.0 per moduli della SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar e per moduli con uno spessore del vetro di 5,0-6,2 mm. Lunghezza: 100 mm. Si prega di notare che una vite a testa di formaggio e MK2 sono necessari per ogni morsetto del modulo, questi non sono inclusi nell'articolo. Materiale: Alluminio EN AW 6063-T66; EPDM
Morsetto centrale in laminato Click 5.0
Codice prodotto:
1002561
Morsetto centrale in laminato approvato Click 5.0 per moduli della SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar e per moduli con uno spessore del vetro di 5,0-6,2 mm. Lunghezza: 100 mm. Si prega di notare che una vite a testa di formaggio e MK2 sono necessari per ogni morsetto del modulo, questi non sono inclusi nell'articolo. Materiale: Alluminio EN AW 6063-T66; EPDM
Morsetto laminato terminale K2 6.8 CLICK
Codice prodotto:
1000668
Morsetto terminali per modulo per il fissaggio di moduli senza cornice, approvato per moduli First Solar, Calyxo, MiaSolé e per moduli con uno spessore del vetro compreso tra 6.8 - 8.0 mm. Si prega di notare che una vite a testa di formaggio e MK2 sono necessari per ogni morsetto del modulo, questi non sono inclusi nell'articolo. Materiale: alluminio pressato, EPDM
Morsetto laminato centrale K2 6.8 CLICK
Codice prodotto:
1000667
Morsetto centrale per modulo per il fissaggio di moduli senza cornice, approvato per moduli First Solar, Calyxo, MiaSolé e per moduli con uno spessore del vetro compreso tra 6.8 - 8.0 mm. Si prega di notare che una vite a testa di formaggio e MK2 sono necessari per ogni morsetto del modulo, questi non sono inclusi nell'articolo. Materiale: alluminio pressato, EPDM
SlideGuard
Codice prodotto:
1005828
Elemento aggiuntivo per evitare lo scorrimento in caso di montaggio verticale dei moduli amorfi con spessore da 6 a 9 mm. Materiale: acciaio inox 1.4016, EPDM
S-Dome 6.10 Windbreaker LS
Codice prodotto:
2004167
K2 Windbreaker (deflettore del vento) per deviare il vento sul retro del K2 S-Dome 6.10 Classic LS System. Adatto per dimensioni del modulo da 1562 mm - 2390 mm. Materiale: Magnelis 1.0242 (S250GD+ZM310)
S-Dome 6.15 Windbreaker
Codice prodotto:
2004180
K2 Windbreaker (Frangivento) per la deflessione del vento sul lato posteriore del sistema K2 S-Dome 6.15. Adatto a moduli di lunghezza compresa fra 1799 mm e 2150 mm. Materiale: Acciaio con rivestimento Magnelis ZM310
S-Dome 6.15 Windbreaker LS
Codice prodotto:
2004183
K2 Windbreaker (deflettore del vento) per deviare il vento sul retro del K2 S-Dome 6.15 Classic LS System. Adatto per dimensioni del modulo da 1562 mm - 2390 mm. Materiale: Magnelis 1.0242 (S250GD+ZM310)
S-Dome 6.10 Windbreaker
Codice prodotto:
2004103
K2 Windbreaker (Frangivento) per la deflessione del vento sul lato posteriore del sistema K2 S-Dome 6.10. Adatto per dimensioni del modulo da 2045 mm - 2398 mm. Materiale: Acciaio con rivestimento Magnelis ZM310
Tassello scorrevole MK2 con clip di montaggio, Acciaio inox
Codice prodotto:
1001643
Il tassello M K2 consente un montaggio rapido in qualsiasi punto del profilo K2. Con il suo clip di montaggio in materiale plastico, autobloccante é possibile spostarlo facilmente con una leggera pressione lungo il profilo. Materiale: acciaio inox 1.4301, TPC.
Tassello scorrevole M K2 con clip di montaggio, Aluminium
Codice prodotto:
2000034
Il tassello M K2 consente un montaggio rapido in qualsiasi punto del profilo K2*. Con il suo clip di montaggio in materiale plastico, autobloccante é possibile spostarlo facilmente con una leggera pressione lungo il profilo. Materiale:
Aluminium EN AW 6063 T66, Hytrel 8238-TPC.
Vite a testa cava esagonale con zigrinatura di sicurezza M8x20
Codice prodotto:
2001729
Vite a testa cava esagonale con zigrinatura di sicurezza M8x20 ISO 4762. Acionamento: 6. Materiale: acciaio inox A2
Vite a testa cava esagonale con zigrinatura di sicurezza M8x35
Codice prodotto:
2001728
Vite a testa cava esagonale con zigrinatura di sicurezza M8x35 ISO 4762. Acionamento: 6. Materiale: acciaio inox A2
Vite a test esagonale autoperforante con guarnizione 6x38
Codice prodotto:
1005193
Articolo temporaneamente non disponibile.Vite autofilettante 6x38 mm senza residui di taglio, approvato per spessori di lamiera (acciaio e alluminio) da 0,4 mm a 1,25 mm. Certificazione: abZ (de), abZ (de)
BasicClip
, ETA (eu), MCS (gb) Materiale: acciaio inox A2, EPDM
Vite a test esagonale autoperforante con guarnizione
Codice prodotto:
1005207
Vite autofilettante 6x25mm senza residui di taglio, approvato per spessori di lamiera (acciaio e alluminio) da 0,4 mm a 1,25 mm. Certificazione: abZ (de), ETA (eu), ETN (fr). Materiale: acciaio inox A2, EPDM
Vite autoperforante esagonale per lamiera 6x35
Codice prodotto:
1001622
Vite autoperforante esagonale per lamiera 6x35 - con rondella di tenuta. Approvato per spessori di lamiera (acciaio e alluminio) a partire da 0,4 mm.
Fascetta di fissagio
Codice prodotto:
2002870
Fascetta di fissaggio per installazione esterna di cavi solari. LxL: 200x4,6 mm
PVX Minimount trapezoidal
Codice prodotto:
2003386
Il PVX
Minimount
, resistente ai raggi UV, è un sistema di gestione dei cavi multifunzionale per vassoi a rete su tetti trapezoidali. Vassoio a rete compatibile: 2004054. Materiale: Nylon PA6GF30, senza alogeni, resistente ai raggi UV
AddOn XS
Codice prodotto:
2004629
L'adattatore di montaggio K2 AddOn XS consente il montaggio a griglia o ad incasso senza binari o morsetti aggiuntivi per telai modulari con altezza compresa tra 30 e 35 mm. Adatto per SolidRail, SingleRail, MultiRail, MiniRail, BasicRail. Eccezioni: SolidRail Alpin, SolidRail Medium, SolidRail Light. L'adattatore di montaggio è compatibile esclusivamente con i morsetti terminali e centrali K2 XS. Altre versioni di morsetti non sono adatte all'uso con AddOn XS. Materiale: alluminio EN AW 6063 T66
Set StairPlate
Codice prodotto:
2004057
Lo StairPlate K2 è la soluzione perfetta per l'installazione di micro inverter e ottimizzatori di produttori quali SolarEdge, Huawei, BRC Solar ed Enphase. Con lo StairPlate, questi dispositivi possono essere facilmente agganciati a quasi tutti i binari di montaggio K2 senza doverli avvitare direttamente al tetto. Le unità vengono fissate in anticipo allo StairPlate K2 con le viti e i dadi appropriati. Tenere presente l'altezza dei moduli e delle unità da utilizzare. Può essere utilizzato solo in misura limitata quando si utilizza AddOn. Materiale: Acciaio inox
RailUp Set
Codice prodotto:
2003191
Articolo opzionale per i sistemi BasicRail e MultiRail. Il RailUp Set permette di rialzare i moduli con pochi componenti e ottimizzarne la ventilazione sui tetti in lamiera grecata. Inoltre facilita L’installazione degli ottimizzatori e dei microinverter. Il set include tutte viti e i dati necessari alL’installazione. Il RailUp Set deve essere montato al di sotto di ciascun morsetto di fissaggio del modulo ed è compatibile sia con in morsetti universali OneMid/OneEnd che con quelli standard. Non è compatibile con K2 AddOn. Materiale: alluminio, acciaio inox e TPC.
TerraGrif QL
Codice prodotto:
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
TerraGrif K2SZ
Codice prodotto:
2001881
Accessori di montaggio per stabilire il collegamento equipotenziale dei sistemi di montaggio K2 o per la messa a terra dei telai dei moduli. Sistemi incompatibili:
BasicRail
(montaggio orizzontale). Materiale: acciaio inossidabile 301 TA
TerraGrif K2PA 32
Codice prodotto:
2000055
Accessori di montaggio per stabilire il collegamento equipotenziale del sistema di montaggio
BasicRail
o per la messa a terra dei telai dei moduli. Adatto solo per il montaggio orizzontale. Materiale: acciaio inox 1.4310 TA
TerraGrif K2U17 Portrait
Codice prodotto:
2000056
L'accessorio di montaggio consente di equalizzare il potenziale dei sistemi di montaggio K2 o di mettere a terra i telai dei moduli. TerraGrif K217 può essere facilmente fissato alla parte inferiore del telaio del modulo ed è compatibile con quasi tutti i tipi di moduli. Il materiale è acciaio inox 301 TA e può essere posizionato nell'area dell'elevazione adiacente o dei componenti del sistema di montaggio.
Morsetto per cavi parafulmine 8 mm Set
Codice prodotto:
2004922
Morsetto parafulmine per il fissaggio di cavi parafulmine con diametro di 8 mm. Include dado MK2 con clip di montaggio e vite a testa bombata M8x25.
Set Climber 36/50
Codice prodotto:
2003145
Come connettore per soluzione ad incrocio per K2 SingleRail 36 e 50 e K2 CrossRail 36 e 48. Viti e dadi inclusi. Materiale: Alluminio EN AW-6063 T66, acciaio inox A2
Rail AntiSlip Clip
Codice prodotto:
2004289
La protezione anticaduta WallPV, compatibile con K2 MultiRail e FacadeRail, offre una sicurezza aggiuntiva al sistema WallPV. La protezione anticaduta per rotaie viene fissata sotto il CrossConnector inferiore o il morsetto inferiore per evitare che scivoli. Si fissa con una vite 5,5x19 (2004432). Materiale: alluminio EN AW 6063 T66
BasicRail 22
Codice prodotto:
2004276
Articolo alternativo: 2003460 Profilo di montaggio veloce con verifica statica K2 Base. Per il montaggio con BasicClip su tetto in lamiera grecata o come binario di base per i sistemi K2 Dome. Lunghezza: 2,50 m. Materiale: Alluminio EN AW-6063 T66
Sistema K2 BasicRail
Solo quattro passaggi di montaggio per l'installazione. Certificato per il fissaggio flottante su lamiera grecata.
Il sistema di montaggio per impianti fotovoltaici BasicRail è stato sviluppato specificatamente per tetti in lamiera grecata. In Germania ha ottenuto la certificazione abZ.
- Profilo lungo certificato per il fissaggio flottante su lamiera grecata, con dilatazione termica lineare controllata
- Il nostro sistema di maggior successo - oltre 2 GW installati in tutto il mondo
- Adatto a tutte le situazioni, in solo 4 passaggi di montaggio - adatto anche a carichi elevati
Sistema K2 BasicRail
Variante del sistema
Il sistema BasicRail può ora essere progettato con un'elevazione. Questo migliora la ventilazione dei moduli e facilita l'installazione dei micro-inverter e degli ottimizzatori.
Si raccomanda di utilizzare questo componente in zone molto calde o per ottimizzare la performance del modulo.
RailUp è fornito in set e non richiede nessun componente aggiuntivo per l'installazione.
Installazione su pannelli sandwich con abZIl collegamento diretto di BasicRail con BasicClips e viti autofilettanti su pannelli sandwich ha un'approvazione generale per l'edilizia (abZ) da parte del DIbT per alcuni produttori di pannelli sandwich. Questo tipo di installazione con approvazione dell'autorità edilizia è unico in Germania.
Richiede poco tempo, grazie all'elevata velocità di installazione del sistema BasicRail e al fissaggio diretto del sistema nei pannelli sandwich.
Richiede poco tempo, grazie all'elevata velocità di installazione del sistema BasicRail e al fissaggio diretto del sistema nei pannelli sandwich.
Sistema K2 BasicRail
Dati tecnici
| Sistema BasicRail | |
|---|---|
| Campo d'impiego |
Tetto in lamiera grecata o sandwich |
| Tipo di fissaggio/collegamento al tetto | Incastro nelle BasicClips e fissaggio con viti al tetto |
| Requisiti |
|
| Materiale |
|
| Dimensioni BasicRail |
(L×A) 63 mm × 22,5 mm |
| Dimensioni BasicClip | Vedere disegno |
| Sistema ad incrocio | SingleRail |

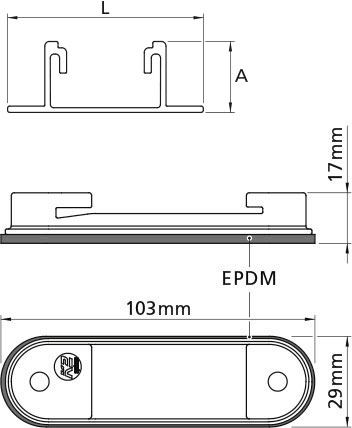

Dimensioni BasicRail/BasicClip
W = larghezza / H = altezza / L = lunghezza
Sistema K2 BasicRail
