Sistema K2 MiniRail MK2
MiniRail 60 Set
Codice prodotto:
2004596
Guida corta per il montaggio di moduli solari su tetti in lamiera grecata. Guida più alta per l'installazione di ottimizzatori e una maggiore ventilazione posteriore. Include viti filettate con rondella di tenuta 6x25 mm. Materiale: alluminio EN AW-6063 T66, EPDM, acciaio inox A2
MiniRail MK2 Set
Codice prodotto:
2004211
Profili corti per il fissaggio dei moduli su lamiera grecata, incluse 4 viti per lamiera e rondelle. Materiale: alluminio (EN AW 6063 T66), EPDM, Acciaio inox A2
MiniFive MK2 Stop Set
Codice prodotto:
2003379
Set di due viti a brugola e due MK2 che fissano la MiniFive alla MiniRail. Materiale: Acciaio inossidabile
MiniFive MK2 End
Codice prodotto:
2004213
Elemento frontale per il fissaggio del modulo con sistema MiniRail MK2 per migliorare la ventilazione del modulo con un’inclinazione di 5°. Larghezza: 9 cm. Materiale: Alluminio EN AW-6063 T66
MiniFive MK2 Front
Codice prodotto:
2004212
Elemento frontale per il fissaggio del modulo con sistema MiniRail MK2 per migliorare la ventilazione del modulo con un’inclinazione di 5°. Larghezza: 9 cm. Materiale: Alluminio EN AW-6063 T66
K2 Clamp MC 25-40 mm
Codice prodotto:
2004146
Morsetto universale intermedio per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6.
K2 Clamp EC 30-40, Hybrid
Codice prodotto:
2003451
Morsetto universale terminale per il fissaggio di moduli solari con altezza del telaio di 30-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Badamid B70, acciaio inox A2.
Morsetti universali terminali OneEnd
Codice prodotto:
2002514
Morsetto universale terminale con semplice "funzione click" per il fissaggio di moduli solari con altezza del telaio di 30-42 mm. Non compatibile con K2 Dome 6 sistema e K2 FlatRail, SolidRail L/ LS /XL e CrossRail 62/ 90. Materiale: alluminio EN AW 6063 T66 / A2 / POM
Morsetti universali intermedi OneMid
Codice prodotto:
2003071
Morsetto universale intermedio con semplice "funzione click" per il fissaggio di moduli solari con altezza del telaio di 30-42 mm. Non compatibile con K2 Dome 6 sistema e K2 FlatRail, SolidRail L/ LS /XL e CrossRail 62/ 90. Materiale: alluminio EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM
Morsetti universali intermedi OneMid, anodizzato nero
Codice prodotto:
2003072
Nero anodizzato morsetto universale intermedio con semplice "funzione click" per il fissaggio di moduli solari con altezza del telaio di 30-42 mm. Non compatibile con K2 sistema Dome 6 e K2 FlatRail, SolidRail L/ LS /XL e CrossRail 62/ 90. Materiale: alluminio EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM
L'anodizzazione può presentare leggeri graffi a causa dell'imballaggio e del trasporto
Morsetti universali terminali OneEnd, anodizzato nero
Codice prodotto:
2002589
Nero anodizzato morsetto universale terminale con semplice "funzione click" per il fissaggio di moduli solari con altezza del telaio di 30-42 mm. Non compatibile con K2 sistema Dome 6 e K2 FlatRail, SolidRail L/ LS /XL e CrossRail 62/ 90.
Materiale: alluminio EN AW 6063 T66 / A2 / POM. L'anodizzazione può presentare leggeri graffi a causa dell'imballaggio e del trasporto.
PVX Minimount trapezoidal
Codice prodotto:
2003386
Il PVX
Minimount
, resistente ai raggi UV, è un sistema di gestione dei cavi multifunzionale per vassoi a rete su tetti trapezoidali. Vassoio a rete compatibile: 2004054. Materiale: Nylon PA6GF30, senza alogeni, resistente ai raggi UV
RailUp Set
Codice prodotto:
2003191
Articolo opzionale per i sistemi BasicRail e MultiRail. Il RailUp Set permette di rialzare i moduli con pochi componenti e ottimizzarne la ventilazione sui tetti in lamiera grecata. Inoltre facilita L’installazione degli ottimizzatori e dei microinverter. Il set include tutte viti e i dati necessari alL’installazione. Il RailUp Set deve essere montato al di sotto di ciascun morsetto di fissaggio del modulo ed è compatibile sia con in morsetti universali OneMid/OneEnd che con quelli standard. Non è compatibile con K2 AddOn. Materiale: alluminio, acciaio inox e TPC.
TerraGrif QL
Codice prodotto:
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
TerraGrif K2SZ
Codice prodotto:
2001881
Accessori di montaggio per stabilire il collegamento equipotenziale dei sistemi di montaggio K2 o per la messa a terra dei telai dei moduli. Sistemi incompatibili:
BasicRail
(montaggio orizzontale). Materiale: acciaio inossidabile 301 TA
TerraGrif PL
Codice prodotto:
2004102
Il TerraGrif PL può essere utilizzato per l'equalizzazione del potenziale dei componenti K2 MiniFive nel sistema K2 MiniRail MK2. Può essere utilizzato anche per l'equalizzazione del potenziale nell'InsertionRail 2.0. Materiale: acciaio inox (301 TA)
Morsetti terminali
Codice prodotto:
1005345
K2 set morsetto terminale Per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-31 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW-6063 T66, acciaio inox A2, PA
Morsetti terminali, anodizzato nero
Codice prodotto:
1005347
Nero anodizzato K2 set morsetto terminale Per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-31 mm. Non compatibile con il sistema K2 Dome 6. Materiale: anodizzato alluminio EN AW-6063 T66, acciaio inox A2, PA. L'anodizzazione può presentare leggeri graffi a causa dell'imballaggio e del trasporto.
Set XS di morsetti intermedi
Codice prodotto:
1005156
K2 set morsetto terminale per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-33 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW-6063 T66, acciaio inox A2, PA
XS di morsetti intermedi, anodizzato nero
Codice prodotto:
1005157
Nero anodizzato set morsetto terminale per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-33 mm. Non compatibile con il sistema K2 Dome 6. Materiale: anodizzato alluminio EN AW-6063 T66, acciaio inox A2, PA.
MiniFive MK2 Campioni prodotti
Codice prodotto:
2003516
Esibizione del sistema MiniRail K2. Consiste in una guida MiniRail MK2, un MiniFive MK2 Front & End e un set di morsetti per moduli.
MiniRail MK2 Campioni prodotti
Codice prodotto:
2003515
Esposizione del sistema K2 MiniRail. Composto da una guida MiniRail MK2 e da un set di morsetti per moduli ciascuno.
Sistema K2 MiniRail MK2
MiniRail con canale MK2 - Si crea un alto grado di flessibilità e un'ampia gamma di applicazioni sul tetto. . Grazie al nuovo canale ferroviario MK2, non è più necessario un morsetto per moduli separato e dedicato, e il collegamento degli ottimizzatori e dell'elevazione con RailUp è migliorato.
- Innovativo sistema con profili di lunghezza ridotta e statica ottimizzata, facile e rapido da montare
- Possibilità di fissaggio e orientamento universali del modulo
- Alta sicurezza di pianificazione, ottimizzato per lo stoccaggio e il trasporto
- Inclinazione a 5° con MiniFive: più producibilità grazie ad una maggiore ventilazione e all’ottimizzazione della radiazione solare
Sistema K2 MiniRail MK2
Variante del sistema
Resa significativamente più elevata grazie alla ...
- migliore ventilazione posteriore
- agli angoli di irraggiamento ottimizzati
- alla potenza dei moduli migliorata
Sistema K2 MiniRail MK2
Dati tecnici
| Sistema MiniRail MK2 | |
|---|---|
| CAMPO D'IMPIEGO | Tetti a falda 5° - 75° con lamiera grecata |
| TIPO DI FISSAGGIO/COLLEGAMENTO AL TETTO | Fissaggio alla copertura con viti autofilettanti |
| REQUISITI |
|
| ORIENTAMENTO DEI MODULI | Verticale od orizzontale |
| DIMENSIONI MINIRAIL L × A × L [MM] | 85,4 × 31,4 × 385 |
| ELEVAZIONE CON MINIFIVE | circa 5° |
* La larghezza minima della cresta della greca specifica per il progetto viene riportata nel report del Base.

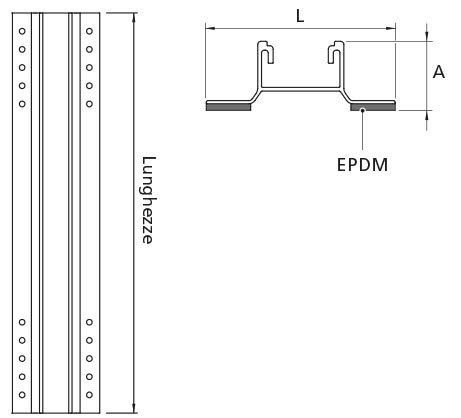

Dimensioni profilo MiniRail
A = altezza / L = larghezza
Sistema K2 MiniRail MK2
Downloads
Voci di capitolato - MiniRail MK2
Sistema K2 MiniRail MK2
Videos
Sistema K2 MiniRail MK2
K2 Base: Progettazione facile, rapida e sicura
Progettazione facile e veloce in cinque passi dei sistemi di montaggio K2 per tetti inclinati e piani. Il nostro strumento di pianificazione gratuito K2 Base ha un cruscotto per un controllo efficiente del progetto. L'integrazione di Google Maps e gli strumenti di disegno grafico supportano e facilitano la vostra pianificazione.
