Dome FixPro L

Réf. produit : 2004144

GTIN: 4251786204458

Informations sur le produit

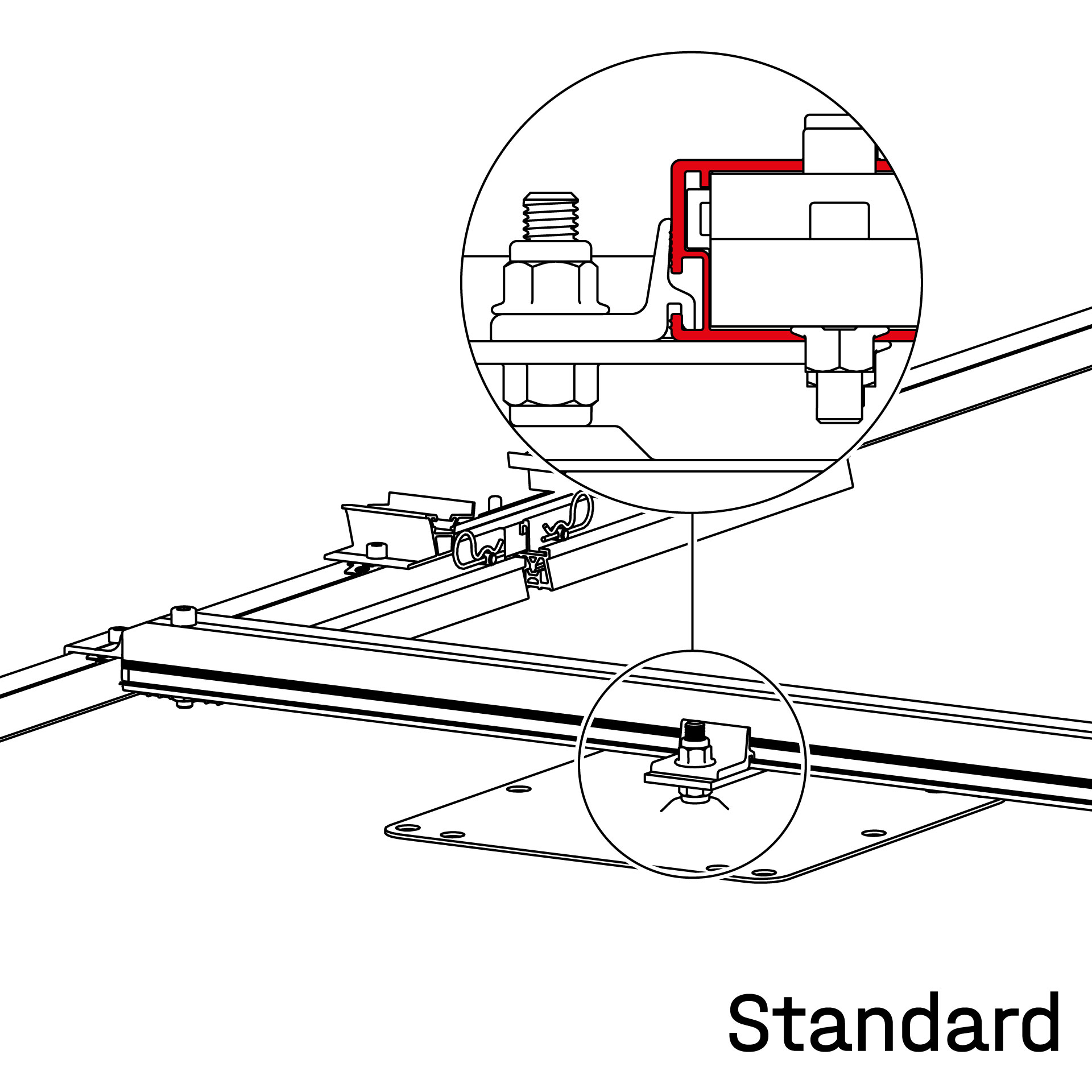

Accessoires de fixation pour le montage du système K2 Dome 6 sur les toits ‰¥ 3 ° sur un pied de montage. Selon le pied de montage, un grimpeur M10 ou M12 et une plaque d'adaptation sont nécessaires séparément. Convient aux modules de 1617 à 2392 mm de long. Matériaux : aluminium, acier inoxydable, PA

Domaine d’utilisation:	Toiture terrasse
Longueur du module [mm]:	1617 - 2392
Systèmes de montage:	Système K2 Dome 6
Type de composant:	Fixation à la toiture
component.product.material:	Aluminium EN AW 6063 T66, Acier inoxydable 1.4301, Acier inoxydable A2-70, TPC
Sales unit:	1 Pièce
component.product.packaging_type:	60 / Palette
Poids :	4.016 Kg
component.product.customs_number:	76109090

customFields.custom_product_downloads

Fiche Technique :	Connectez-vous pour voir les détails
Instructions de montage - D-Dome 6 Xpress + Classic:	CS DE EN ES FR HU IT JA NL PL RO SL
Instructions de montage - S-Dome 6 Xpress:	DE EN ES FR HU IT PL RO SL
Instructions de montage - S-Dome 6 Classic:	DE EN ES FR HU IT PL RO SL
