Système K2 MultiAngle

Système K2 MultiAngle

Filtre

Système K2 MultiAngle

SingleRail 36
Réf. produit : 2004260
Longueur [m]
  • 2,40 •2003458
  • 2,50 •2004257
  • 3,65 •2004258
  • 5,95 •2004260
Rail de montage K2 avec connexion latérale longueur 5,95 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
Longueur [m]
  • 2,40 •2003458
  • 2,50 •2004257
  • 3,65 •2004258
  • 5,95 •2004260
BasicRail 22
Réf. produit : 2004279
Longueur [m]
  • 2,50 •2004276
  • 4,80 •2004278
  • 5,95 •2004279
Rail de montage K2 longueur 5,95m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicClip (1001164) Matériau : Aluminium EN AW-6063 T66
Longueur [m]
  • 2,50 •2004276
  • 4,80 •2004278
  • 5,95 •2004279
Support MultiAngle
Réf. produit : 2002507
Angle d'élévation
  • 15° •2002507
  • 30° •2002056
  • 45° •2002055
Profilé Support 15 ° pour le système Multi-Angle. Dimensions: 60x40x4 mm. Longueur de 320 mm.
Angle d'élévation
  • 15° •2002507
  • 30° •2002056
  • 45° •2002055
MultiAngle Top Support supérieur
Réf. produit : 2002054
Profilé avant avec des perçages pour poser le module en portrait ou paysage. Aluminium 60x40x4 mm, longueur de 1.450 mm
K2 Clamp MC 25-40 mm
Réf. produit : 2004146
Surface
  • Aluminium brut •2004146
  • Anodisé noir •2004148
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6.
Surface
  • Aluminium brut •2004146
  • Anodisé noir •2004148
K2 Clamp EC 30-40, Hybrid
Réf. produit : 2003451
Surface
  • Aluminium brut •2003451
  • Anodisé noir •2003452
Etrier universel (final). Pour fixation de modules d'une hauteur de cadre de 30 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Badamid B70, acier inoxydable A2.
Surface
  • Aluminium brut •2003451
  • Anodisé noir •2003452
MultiAngle Contreventements
Réf. produit : 2000002
Longueur [m]
  • 1,50 •2000002
  • 2,00 •2000001
Contreventements pour le système K2 MultiAngle. Profilé en L en aluminium 30x30x3, 1,50m.
Longueur [m]
  • 1,50 •2000002
  • 2,00 •2000001
BlackCover SingleRail 36
Réf. produit : 2003523
K2 BlackCover pour le recouvrement noir des extrémités des rails du K2 SingleRail 36 et du K2 SingleRail 36 light. Longueur du couvercle : 150 mm.
MultiAngle Accessoires
Réf. produit : 2002082
Set d'accessoires pour le système K2 MultiAngle. Un set par triangle est nécessaire. Kit comprenant : 3x 1001643 - MK2, 3x 2002052 - MultiAngle L-Angle, 2x 2003140- Climber 36/50, 10x 2001732 - Vis à tête cylindrique M8x25, 6x 1000043 - Ecrou à collet M8
TerraGrif QL
Réf. produit : 2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
Étrier final Article de fin de série
Réf. produit : 1005345
Hauteur du cadre du module [mm]
  • 30-31 •1005345
  • 32-33 •1005344
  • 34-36 •1005169
  • 37-38 •1005290
Kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
Hauteur du cadre du module [mm]
  • 30-31 •1005345
  • 32-33 •1005344
  • 34-36 •1005169
  • 37-38 •1005290
Étrier final, noir anodisé Article de fin de série
Réf. produit : 1005347
Hauteur du cadre du module [mm]
  • 30-31 •1005347
  • 32-33 •1005346
  • 34-36 •1005268
  • 37-38 •1005293
Noir anodisé / kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA. L'anodisation peut présenter de légères rayures dûes à  l'emballage et au transport
Hauteur du cadre du module [mm]
  • 30-31 •1005347
  • 32-33 •1005346
  • 34-36 •1005268
  • 37-38 •1005293
XS Étrier intermédiaire Article de fin de série
Réf. produit : 1005156
Hauteur du cadre du module [mm]
  • 30-33 •1005156
  • 34-38 •1003586
  • 39-44 •1004908
  • 45-48 •1005143
Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
Hauteur du cadre du module [mm]
  • 30-33 •1005156
  • 34-38 •1003586
  • 39-44 •1004908
  • 45-48 •1005143
BasicRail 22 Article de fin de série
Réf. produit : 2003240
Longueur [m]
  • 2,10 •1003933
  • 2,25 •2003238
  • 3,30 •2003239
  • 4,40 •2003240
Article alternatif : 2004278Rail de montage K2 longueur 4.40m. Pour toitures à  tà´le trapézö¯dale, fixation directement dans la couverture via les BasicClip (1001164). Matériau : Aluminium EN AW-6063 T66
Longueur [m]
  • 2,10 •1003933
  • 2,25 •2003238
  • 3,30 •2003239
  • 4,40 •2003240
SingleRail 36 ABANDONNÉ
Réf. produit : 2003222
Longueur [m]
  • 2,10 •2001865
  • 2,25 •2003220
  • 3,30 •2003221
  • 4,40 •2003222
Article alternatif : 2004393Rail de montage K2 avec connexion latérale longueur 4,40m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
Longueur [m]
  • 2,10 •2001865
  • 2,25 •2003220
  • 3,30 •2003221
  • 4,40 •2003222
SingleRail 36 light; 5.95 m Article de fin de série
Réf. produit : 2004256
Article alternatif : 2004413Rail de montage K2 avec connexion latérale longueur 5,95 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
XS Étrier intermédiaire, noir anodisé Article de fin de série
Réf. produit : 1005157
Hauteur du cadre du module [mm]
  • 30-33 •1005157
  • 34-38 •1005158
  • 39-44 •1005159
  • 45-48 •1005160
Noir anodisé / Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA.
Hauteur du cadre du module [mm]
  • 30-33 •1005157
  • 34-38 •1005158
  • 39-44 •1005159
  • 45-48 •1005160
SingleRail 36 light, 4.40 m Article de fin de série
Réf. produit : 2003258
Article alternatif : 2004413Rail de montage K2 avec connexion latérale longueur 4,40m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66

Système K2 MultiAngle

Flexibilité élevée grâce aux plusieurs angles d'inclinason et une orientation universelle des modules.
  • Grande flexibilité et solutions individuelles
  • Convient à presque tous les toits plats
  • Angles d'élévations réglables individuellement
  • Orientation universelle des modules

Système K2 MultiAngle

Système K2 MultiAngle

Données techniques

Système MultiAngle
Domaine d'application
Toitures-terrasses, prairie ou sol
Type de fixation/raccordement
Fixation ou lestage
Particularités techniques Séparation thermique après max. 13,6 m
Angle d'inclinaison 10-45° réglage individuel
Material
  • Rails de montage, bornes de modules : aluminium (EN AW-6063 T66/ EN AW-6082 T6)
  • Plaques PE en option : polyéthylène (PE recyclé)
  • Petites pièces : Acier inoxydable (1.4301) A2

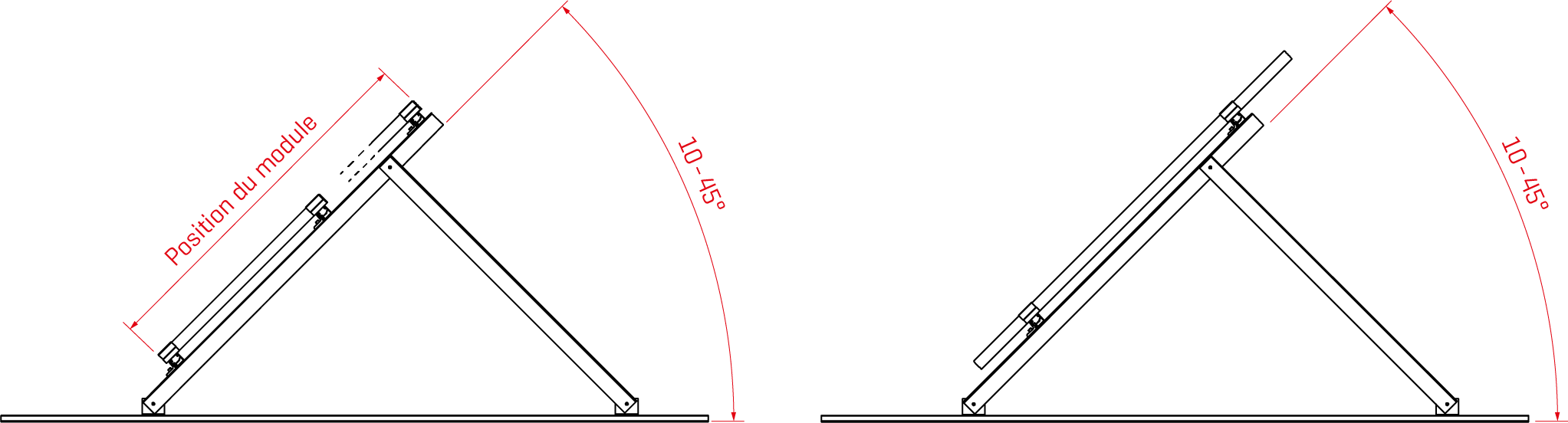

Vues de profil

Système K2 MultiAngle

Téléchargements

Brochure produit

DE EN FR IT

Recommandations pour la protection anti-foudre et la compensation de potentiel

DE EN

TerraGrif - Liaison équipotentielle

DE EN FR PT

Instructions Générales de Montage et de Maintenance

DE EN FR IT

Instructions de montage - MultiAngle

DE EN FR

Checklist - Projets sur mesure

DE EN FR IT PT

Texte appel d'offres - MultiAngle

DE
