Système K2 BasicRail
BasicRail 22
Réf. produit :
2004279
Rail de montage K2 longueur 5,95m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicClip (1001164) Matériau : Aluminium EN AW-6063 T66
BasicClip
Réf. produit :
1001164
Attache BasicClip pour montage du BasicRail K2 sur couverture en tà´le trapézö¯dale. Note : pour chaque BasicClip 2 vis à tà´le auforeuse à tête hexagonale 6x38mm sont nécéssaires. Matériaux: Polyamide renforcé de fibres de verre résistant aux UV
Kit connecteur de rail BasicRail
Réf. produit :
1003571
Connecteur de rails pour le raccordement entre deux BasicRails K2. Trois pré-trous pour une pose flexible. Vis incrustées (embout T25). Matériau : Aluminium, acier inox A2
Kit BasicLock 22
Réf. produit :
1003558
Kit de fixation BasicLock pour le maintien du K2 BasicRail 22 pour la dilatation thermique. Les vis et les écrous sont inclus. Matériau: aluminium, acier inox et PA
K2 Clamp MC 25-40 mm
Réf. produit :
2004146
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6.
K2 Clamp EC 30-40, Hybrid
Réf. produit :
2003451
Etrier universel (final). Pour fixation de modules d'une hauteur de cadre de 30 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Badamid B70, acier inoxydable A2.
Etriers universels OneEnd
Réf. produit :
2002514
Etrier universel (final) K2. Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
Etriers universels OneMid
Réf. produit :
2003071
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
Etriers universels OneMid, noir anodisé
Réf. produit :
2003072
Etrier universel (intermédiaire) en noir anodisé. Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
Etriers universels OneEnd, noir anodisé
Réf. produit :
2002589
Noir anodisé / etrier universel (final) Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Collier d'extrémité laminé Click 5.0
Réf. produit :
1002562
Pince d'extrémité en stratifié Click 5.0 approuvée pour les modules de SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar et pour les modules d'une épaisseur de verre de 5,0-6,2 mm. Longueur : 100 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : Aluminium EN AW 6063-T66 ; EPDM
Collier central laminé Click 5.0
Réf. produit :
1002561
Pince centrale en stratifié Click 5.0 approuvée pour les modules de SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar et pour les modules d'une épaisseur de verre de 5,0-6,2 mm. Longueur : 100 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : Aluminium EN AW 6063-T66 ; EPDM
Etrier final K2 6.8 CLICK pour modules laminés
Réf. produit :
1000668
Étrier final pour fixation de modules sans cadre, approuvé pour les modules de First Solar, Calyxo, MiaSolé et pour module d d’une épaisseur de verre de 6.8 - 8.0 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : aluminium sans revêtement, EPDM
Etrier intermédiaire K2 6.8 CLICK pour modules laminés
Réf. produit :
1000667
Étrier intermédiaire pour fixation de modules sans cadre, approuvé pour les modules de First Solar, Calyxo, MiaSolé et pour module d d’une épaisseur de verre de 6.8 - 8.0 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : aluminium sans revêtement, EPDM
SlideGuard
Réf. produit :
1005828
Dispositif de protection pour empêcher le glissement, à utiliser en complément pour le montage en portrait de modules laminés avec une épaisseur de verre de 6 - 9 mm. Matériau: acier inox 1.4016, EPDM
Vis à tôle autoperceuse K2 à tête hexagonale avec rondelle d’étanchéité 6x38
Réf. produit :
1005193
Vis auto-taraudeuse Dia 6x38 mm pour utilisation sans découpage, approuvé pour les tôles (acier et aluminium) d'une épaisseur de 0,4 mm à 1,25 mm. Certification: abZ (de), abZ (de)
BasicClip
, ETA (eu), MCS (gb). Matériaux: acier inoxydable A2, EPDM
Vis à tôle autoperceuse hexagonale 6x35
Réf. produit :
1001622
Vis à tôle autoperceuse hexagonale 6x35 - avec rondelle d'étanchéité. Approuvé pour les épaisseurs de tôle (acier et aluminium) à partir de 0,4 mm.
PVX Minimount rail
Réf. produit :
2003387
Le PVX Minimount, résistant aux UV, constitue un système multifonctionnel de gestion des câbles pour les plateaux en treillis adaptés aux rails de montage de K2 Systems. Plateau grillagé compatible : 2004054. Matériau : PE et ASA
PVX Minimount trapezoidal
Réf. produit :
2003386
Le PVX
Minimount
, résistant aux UV, constitue un système multifonctionnel de gestion des câbles pour les bacs à mailles sur les toits trapézoïdaux. Compatible avec le bac à mailles : 2004054. Matériau : Nylon PA6GF30, sans halogène, résistant aux UV.
AddOn 30
Réf. produit :
2001707
Cet adaptateur K2 permet un montage en paysage sans rail ou étrier supplémentaire pour une hauteur de cadre de 30-34mm. Il convient à presque tous les rails de montage Solid-/Cross-/Single- et
BasicRail
K2. Matériau: polyamide renforcé en fibre de verre
AddOn 22/25
Réf. produit :
1005530
L'adaptateur K2 permet un montage en paysage sans rail ou étrier supplémentaire pour une hauteur de cadre de 35-50 mm. Il convient à tous les rails de montage Solid-/Cross-/Single- et BasicRail K2.
Matériau: polyamide renforcé en fibre de verre
Kit RailUp
Réf. produit :
2003191
Ajout optionnel pour le système K2 BasicRail et MultiRail. Le RailUp Set permet de surélever les modules, avec un minimum de matériel, et d'optimiser leur ventilation sur les toits en tà´le trapézö¯dale. De plus, l'installation d'optimiseurs de puissance et de micro-onduleurs devient plus facile. Le kit comprend toutes les vis et tous les écrous nécessaires à l'installation. Le RailUp est monté sous chaque étrier de module et est compatible avec nos étriers universaux OneMid/OneEnd ainsi qu'avec nos étriers de module standard K2. Il n'est pas compatible avec le K2 AddOn. Matériau : aluminium, acier inoxydable et TPC
TerraGrif QL
Réf. produit :
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
TerraGrif K2SZ
Réf. produit :
2001881
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Systèmes incompatibles :
BasicRail
(montage en paysage). Matériau : Acier inox 301 TA
TerraGrif K2PA 32
Réf. produit :
2000055
Accessoires de montage pour établir la liaison équipotentielle du système de montage
BasicRail
ou pour la mise à la terre des cadres de module. Convient uniquement pour le montage en paysage. Matériau: Acier inox 1.4310 TA
TerraGrif K2U17 Portrait
Réf. produit :
2000056
Les accessoires de montage permettent d'équilibrer le potentiel des systèmes de montage K2 ou de mettre à la terre les cadres de modules. Le TerraGrif K217 peut être facilement fixé sur la face inférieure du cadre de module et est compatible avec presque tous les types de modules. Le matériel est en acier inoxydable 301 TA et peut être placé dans la zone de l'élévation voisine ou des composants du système de montage.
Étrier final
Réf. produit :
1005345
Kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
Étrier final, noir anodisé
Réf. produit :
1005347
Noir anodisé / kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA. L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
XS Étrier intermédiaire
Réf. produit :
1005156
Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
BasicRail 22
Réf. produit :
2003240
Article alternatif : 2004278Rail de montage K2 longueur 4.40m. Pour toitures à tà´le trapézö¯dale, fixation directement dans la couverture via les
BasicClip
(1001164). Matériau : Aluminium EN AW-6063 T66
XS Étrier intermédiaire, noir anodisé
Réf. produit :
1005157
Noir anodisé / Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA.
Système K2 BasicRail
Installation en seulement 4 étapes. Système le plus vendu avec certification ETN.
Le système de montage BasicRail pour les installations solaires a été spécialement conçu pour les toits en tôle trapézoïdale. En Allemagne, le système dispose d’une certification abZ.
- Système de rails continus pour tôle trapézoïdale avec expansion linéaire thermique contrôlée
- Notre système le plus vendu- plus de 2 GW installés à travers le monde
- Polyvalent, installation en seulement 4 étapes – convient aussi aux charges élevées
Système K2 BasicRail
Variante du système
Les systèmes BasicRail peuvent dès à présent être planifié avec une hauteur. Cela améliore la ventilation arrière des modules et facilite l'installation de micro-onduleurs et l'optimisation de la puissance.
Nous vous recommandons d'utiliser ce composant pour des régions chaudes ou pour optimiser la performance du module.
Railup est fourni sous forme de kit et ne nécessite pas de matériel supplémentaire pour l'installation.
Nos systèmes ont subi des tests approfondis pour répondre aux exigences strictes du processus d'homologation. C'est ainsi que K2 Systems maintient ses normes de qualité élevées et répond aux exigences du marché français.
Nous sommes le premier fabricant international de systèmes de montage à proposer en plus d'une homologation ETN, une garantie décennale.
Système K2 BasicRail
Données techniques
| Système BasicRail | |
|---|---|
| Scope of application | Trapezoidal sheet roof |
| Fastening type / roof fixture | Insertion mounting into BasicClips and screws in the roofing |
| Requirements |
|
| Material |
|
| BasicRail dimensions |
(W×H) 63 mm × 22,5 mm |
| BasicClip dimensions | See drawing |
| Second rail layer | SingleRail |

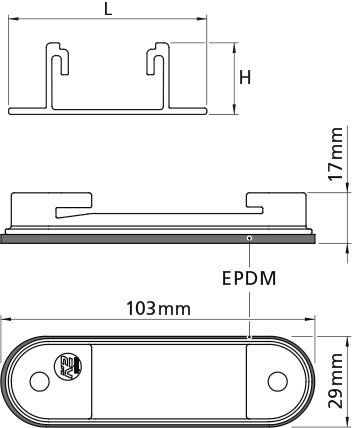

Schéma de dimensionnement BasicRail-BasicClip
L = largeur / H = hauteur
Système K2 BasicRail
Téléchargements
Instructions de montage (international) - D-Dome 6 sur tôle trapézoïdale avec système BasicRail
Instructions de montage (international) - S-Dome 6 sur tôle trapézoïdale avec système BasicRail
abZ/aBG - FischerTHERM Fischer Profil (Z-10.4-901)
abZ/aBG - Panneau sandwich de toiture "DP Brucha (Z-10.4-620)
Élément sandwich "SeC" Falk Salzgitter (Z-10.4-786)
abZ/aBG - Panneau sandwich "G4" Metecno (Z-10.4-583)
Homologation ETN
Instructions de montage - BasicRail
Modules validés ETN
#16 - Avenant avec des modules - Dmegc
#15 - Avenant avec des modules - Dmegc
#14 - Avenant avec des modules - Dmegc
#13 - Avenant avec des modules - Osily
#12 - Avenant avec des modules - Trina
#11 - Avenant avec des modules - Denim
Système K2 BasicRail
Vidéo
Système K2 BasicRail
K2 Base: Une planification facile, rapide et sûre
Planification rapide et facile en cinq étapes des systèmes de montage K2 pour toits en pente et toits plats. Notre outil de planification gratuit K2 Base dispose d'un tableau de bord pour une gestion efficace du projet. L'intégration de Google Maps et les outils de dessin graphique vous aident et facilitent la planification.
Démarrer la planification Plus
