Système K2 MiniRail
Système K2 MiniRail
- A été développé spécialement pour les toits en tôle trapézoïdale
- Système innovant de rails courts, statique optimisée, rapide et simple à monter
- Possibilité de fixation et d’orientation universelle du module
- Il permet un changement facile de l’orientation des modules
- Elévation de 5° avec le MiniFive
- Optimisé pour le stockage et le transport
Système K2 MiniRail
Variante du système
- Amélioration Ventilation arrière
- Angles d’irradiation optimisés
- Meilleures performances du module
Système K2 MiniRail
Données techniques
| Système MiniRail | |
|---|---|
| Domaine d’utilisation | Toit incliné avec tôle trapézoïdale Inclinaison : 5 - 75° |
| Type de fixation / Fixation à la toiture |
Vissage dans la couverture de toit avec vis à tôle auto-perceuse |
| Conditions |
|
| Orientation du module |
Verticale ou horizontal |
| Matériau | Aluminium (EN AW-6063 T66 / EN AW- 6082 T6); EPDM |
| Dimensions du MiniRail l × H × L [mm] | 78,2 × 23 × 385 |
| Elévation avec le MiniFive | environ 5° |
* La mesure minimum spécifique au projet de la largeur de nervure est indiquée dans le rapport de calcul du logiciel Base.

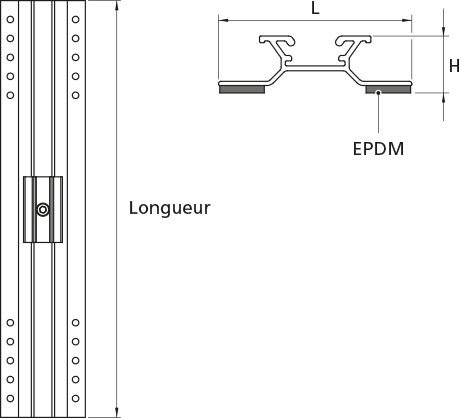

Schéma de dimensionnement MiniRail
Système K2 MiniRail
Téléchargements
Certificat MCS - IK0182 04
Homologation - ETN
Liste modules approuvés ETN
Instructions de montage
#43 - Avenant avec des modules - VOLTEC
#42 - Avenant avec des modules - MAVIWATT
#41 - Avenant avec des modules - Dmegc
#40 - Avenant avec des modules - Dmegc
#39 - Avenant avec des modules - Dmegc
#38 - Avenant avec des modules - Dualsun
#37 - Avenant avec des modules - Tongwei
#36 - Avenant avec des modules - Norwatt
#35 - Avenant avec des modules - Osily
#34 - Avenant avec des modules - Qcells
#33 - Avenant avec des modules - Axitec
#32 - Avenant avec des modules - DMEGC
#31 - Avenant avec des modules - Electrolux
#30 - Avenant avec des modules - AEG
#29 - Avenant avec des modules - Denim
#28 - Avenant avec des modules - Qcells
#27 - Avenant avec des modules - Qcells
#26 - Avenant avec des modules - JOLYWOOD
#25 - Avenant avec des modules - ASTRONERGY
#24 - Avenant avec des modules - CANADIAN SOLAR
#23 - Avenant avec des modules - RISEN
#22 - Avenant avec des modules - SOLARWATT
#21 - Avenant avec des modules - TRINA SOLAR
#20 - Avenant avec des modules - ULICA SOLAR
#19 - Avenant avec des modules - CKW
#18 - Avenant avec des modules - JINKO SOLAR
#17 - Avenant avec des modules - JINKO SOLAR
#16 - Avenant avec des modules - REC SOLAR 2
#15 - Avenant avec des modules - DUALSUN
#14 - Avenant avec des modules - Voltec Solar 2
#13 - Avenant avec des modules - Recom Sillia 2
#12 - Avenant avec des modules - Aleo Solar
#11 - Avenant avec des modules - Mylight Systems 2
#10 - Avenant avec des modules - Recom Sillia
#9 - Avenant avec des modules - Rec Solar
#8 - Avenant avec des modules - DMEGC
#7 - Avenant avec des modules - Meyer Burger
#6 - Avenant avec des modules - BISOL
#5 - Avenant avec des modules - Voltec Solar
#4 - Avenant avec des modules - MyLight Systems
#3 - Avenant avec des modules - Hyundai
#2 - Avenant avec des modules - München Energieprodukte
#1 - Avenant avec des modules - AEG Solar Solutions
Système K2 MiniRail
Vidéos
Système K2 MiniRail
K2 Base: Une planification facile, rapide et sûre
Planification rapide et facile en cinq étapes des systèmes de montage K2 pour toits en pente et toits plats. Notre outil de planification gratuit K2 Base dispose d'un tableau de bord pour une gestion efficace du projet. L'intégration de Google Maps et les outils de dessin graphique vous aident et facilitent la planification.
Démarrer la planification Plus
